一、產品概述
GA系列大氣清灰布袋式除塵器的特點：清灰系統采用了高頻振動加反吹風，反吹風由特殊設計的電動機帶動三通閥來實現，電動缸的動作由一套自控系統來控制，于過去采用的脈沖反吹和高壓反吹布袋除塵器相比，除大大節省的配套輔助設備的投資以外，還非常顯著的降低了電能消耗和設備的運行費用，同時還具有性能穩定可靠、除塵效率高、檢修方便、濾袋壽命長等優點。本除塵器廣泛用于建材、陶瓷、冶金、糧食、化工、鑄造、輕工等行業。

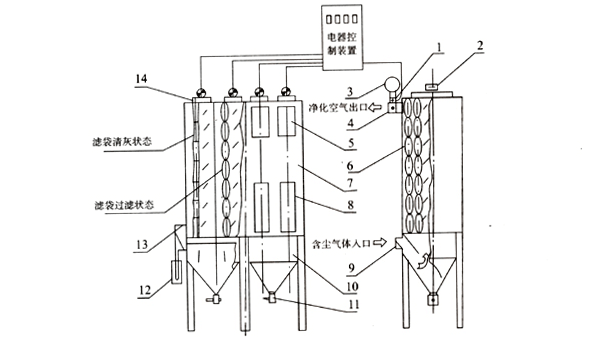

二、工作原理
含塵氣體由進氣管進入灰斗，再向上經由箱體內的濾袋凈化后，由電動三通閥開啟的主閥板處排至出氣管，出氣管的氣體再經離心風機，煙囪排入大氣中。
隨著工作時間的加長，濾袋內壁上粉塵層的厚度逐漸增加，阻力也隨之逐漸上升，當阻力升高值達到80～120毫米水柱時，（可通過U型壓力計看出），電動缸開動使用電動三通閥的主閥板關閉，付閥板打開，進行反吹清灰。
反吹空氣通過電動三通閥進入箱體后，與過濾狀態相比反向通過濾袋，與此同時，高頻電振器開始動作，使濾袋隨這作高頻震動。在反吹及高頻振動的同時作用下起到清灰的效果（清灰時間是可調的）。清灰結束時高頻電振停止振動。電動三通閥主閥板打開，付閥同時關閉，又恢復了正常過濾狀態?？梢园凑招枰{(diào)整清灰的相鄰間隔時間、使各箱體按指定的時間依次序進行清灰。
三、GA型系列大氣清灰布袋式除塵器技術性能表
|
序號 |
性能參數 規格 |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅴ |
|
1 |
過濾面積(米2) |
104 |
156 |
208 |
260 |
|
2 |
濾袋數量(條) |
64 |
96 |
128 |
160 |
|
3 |
濾袋規格(直徑×長度毫米) |
Φ160×3350 |
Φ160×3350 |
Φ160×3350 |
Φ160×3350 |
|
4 |
設備阻力(毫米水柱) |
|
|
|
|
|
5 |
除塵效率 % |
>99 |
>99 |
>99 |
>99 |
|
6 |
入口含塵濃度(克/米3) |
|
|
|
|
|
7 |
過濾風速(米/分) |
1.0-2.0 |
1.0-2.0 |
1.0-2.0 |
1.0-2.0 |
|
8 |
處理風量(米3/時) |
6240-12480 |
9036-18720 |
2450-24900 |
15600-31200 |
|
9 |
使用溫度(℃) |
|
|
|
|
|
10 |
電機總?cè)萘?瓦) |
1.34 |
1.71 |
2.68 |
3.05 |
|
11 |
外形尺寸 |
3000×3725 |
3000×4525 |
3000×5325×6640 |
3000×6125×6640 |
|
12 |
設備重量 (公斤) |
6044 |
7189 |
8640 |
9670 |
|
序號 |
性能參數 規格 |
Ⅵ |
Ⅶ |
Ⅷ |
|
1 |
過濾面積(米2) |
312 |
364 |
416 |
|
2 |
濾袋數量(條) |
192 |
224 |
256 |
|
3 |
濾袋規格(直徑×長度毫米) |
Φ160×3350 |
Φ160×3350 |
Φ160×3350 |
|
4 |
設備阻力(毫米水柱) |
|
|
|
|
5 |
除塵效率 % |
>99 |
>99 |
>99 |
|
6 |
入口含塵濃度(克/米3) |
|
|
|
|
7 |
過濾風速(米/分) |
1.0-2.0 |
1.0-2.0 |
1.0-2.0 |
|
8 |
處理風量(米3/時) |
18720-37440 |
21840-43680 |
24960-19920 |
|
9 |
使用溫度(℃) |
|
|
|
|
10 |
電機總?cè)萘?瓦) |
4.02 |
4.39 |
5.36 |
|
11 |
外形尺寸長×寬×高毫米2 |
3000×6925×6640 |
3000×7725×6640 |
3000×8575×6640 |
|
12 |
設備重量 公斤 |
11005 |
11920 |
13601 |
說明:（1）如果含塵濃度低，可以提高過濾風速使用，如果粉塵粒度過細，需降低使用風速，風速的先取好與西重所協商。
（2）濾料材料為滌淪208絨布，也可以根據用戶需要，改為其他濾料。
?。?）可以根據用戶需要組合成更大規格。
四、工程案例
